超精密高周波高速スピンドル

超精密高周波高速スピンドルユニット「HQSシリーズ」は、
各種マシニングセンタ・専用機・高速微細穴加工機のメインスピンドルに最適です。
また、超精密高周波高速スピンドルユニット「HQSシリーズ」は超高精度な加工にフォーカスした超精密高周波高速スピンドルユニット
「HQS-E25/E32」タイプと、高硬度材の直彫り加工の荒取り加工時間短縮を主目的として新開発された高トルク型スピンドルユニット
「HQS-30」タイプの2タイプをラインナップしております。



HQS-30
HQS-30 スピンドルユニット
2万回転

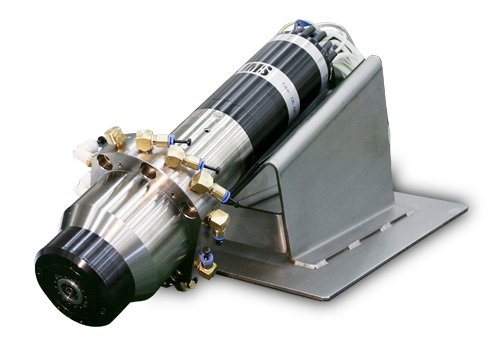

HQS-E25IK
HQS-E25IK スピンドルユニット
5万回転/6万回転

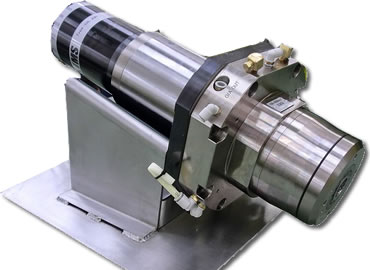

HQS-E32IK
HQS-E32IK スピンドルユニット
4万回転

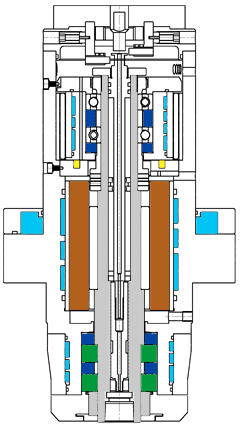

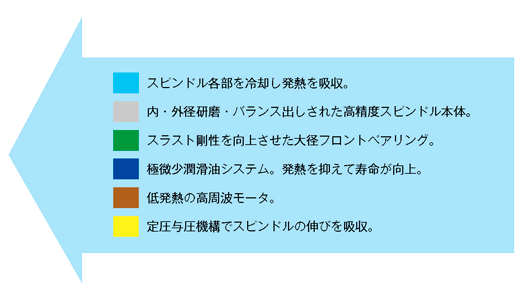

主軸断面図


超高速スピンドルでありながら、その静寂さの静動性に驚かれるお客様が大半です。
その「静寂さ」は加工面質によって実証されており、高精度スピンドルの実感が味わえます。
マシニングセンタ用スピンドルのフラッグシップが「ハイクォリティースピンドルシリーズ・HQS」です。
持てる技術の全てを注ぎ込み誕生したのが「HQSシリーズ」。高速・高精度は言うに及ばず、「高速」と相反する「高剛性」と「長寿命」を兼ね備えたスーパーユニットです。




変位データ

各回転領域での安定した変位と短時間での安定性




振動値データ

スピンドルのバランス精度の確立





仕様

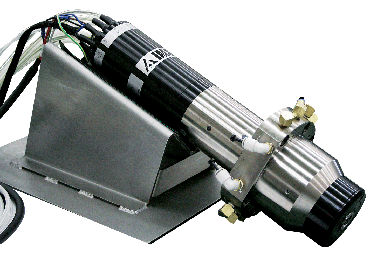

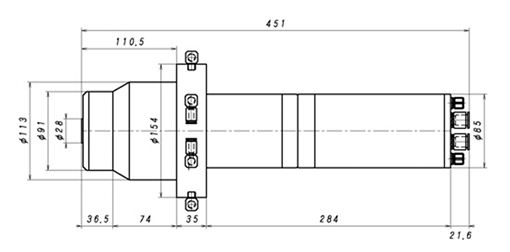

HQS-25IK


HQS-25IK


超精密高周波高速スピンドルの『 HQSシリーズ 』です。 高速域を安定した精度で加工が可能で、加工面の仕上がり及び加工時間の短縮を達成することが出来るスピンドルです。
タイプとしては Max 60000rpmとMax 50000rpmを 御用意しております。
ハウジング径 85 mm
回転数(min) 6000 〜 60000
モータ極数 2
定格出力 2.1 kw
最高トルク 0.67 Nm
最高電圧 200 v
対応ツール HSK-E25
潤滑方式 オイルエアー
重量 16.2 kg
単位:nm

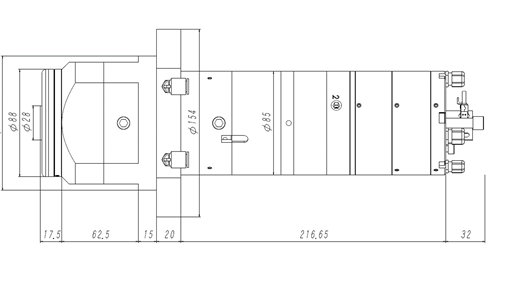

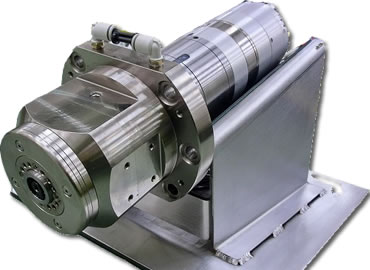

HQS-32IK


超精密高周波高速スピンドルの『 HQSシリーズ 』です。
低速から高速域を安定した精度で多彩な加工を
クリアーするスピンドルです。
タイプとしてはMax 40000rpmを御用意しております。

HQS-32IK

ハウジング径 121 mm
回転数(min) 6000 〜 40000
モータ極数 2
定格出力 4.3 kw
最高トルク 1.8 Nm
最高電圧 200 v
対応ツール HSK-E32
潤滑方式 オイルエアー
重量 29 kg
単位:nm

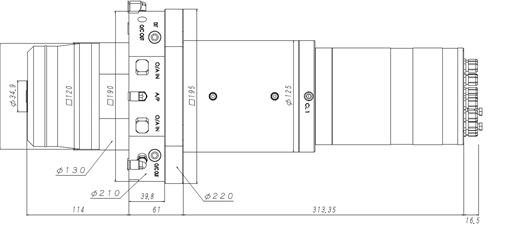

HQS-30


HQS-30


超精密高周波高速スピンドルです。
低速域を安定した精度で加工が可能で、
直彫り時に高トルクで加工が出来るスピンドルです。
タイプとしてはMax 20000rpmを御用意しております。
ハウジング径 179 mm
回転数(min) 1500 〜 20000
モータ極数 4
定格出力 5.5 kw
最高トルク 14 Nm
最高電圧 200 v
対応ツール BBT30
潤滑方式 オイルミスト
重量 80 kg
単位:nm
